AStrO Ver.2 操作方法 |
データメニュー |
|
|

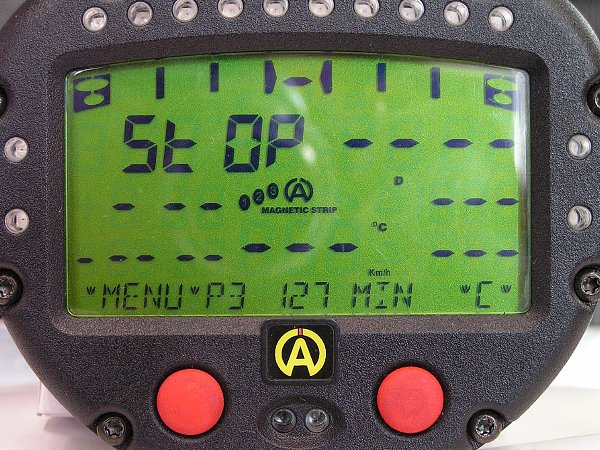

StOPモード
左右ボタン同時長押しで
電源を入れるとバックライトの
ON/OFF設定後、Stopモードになります。
|
右ボタン |
カウンター表示
登録していたカウンター数値を表示します。 |
|
左ボタン
|
|
|
|
|
|
|

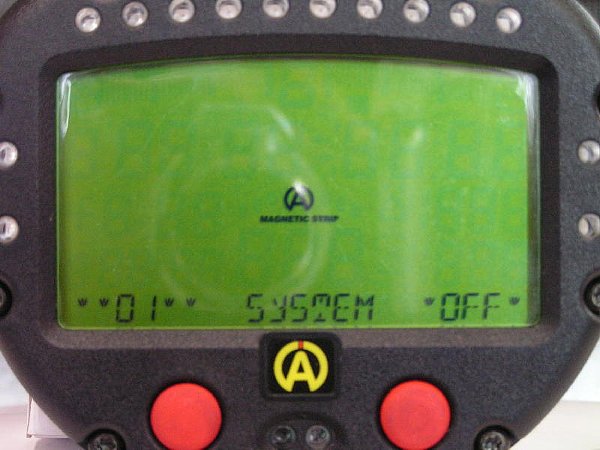

メニュー01 (SySTEM)
電源をOFFにするモードです。
10分で自動OFFになりますが、
任意でOFFにする場合に使用します。 |
右ボタン |
電源がOFFになります |
|
左ボタン
|
|
|
|
|
左ボタン長押し
StOPモードへ |
|

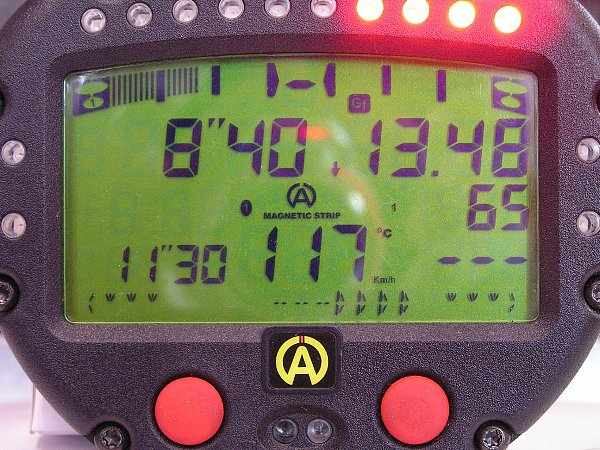

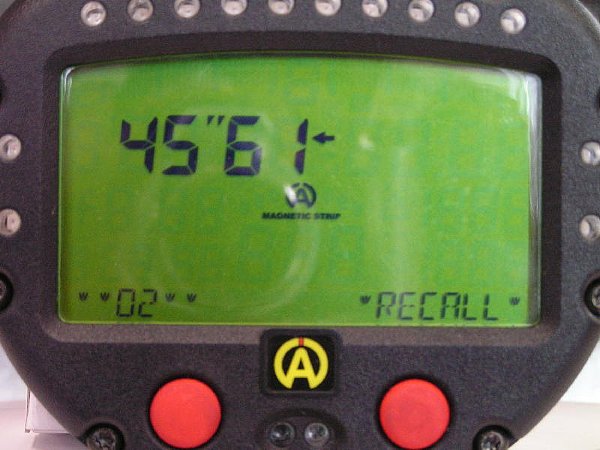

メニュー02 (RECALL)
右ボタンで各ラップのデータ表示を行います |
右ボタン |
右ボタンを押すごとに、
記録データを表示します、
その2秒後もう一度右ボタンでVIEWモード |
|
左ボタン
|
|
|
|
|
左ボタン長押し
StOPモードへ |
|

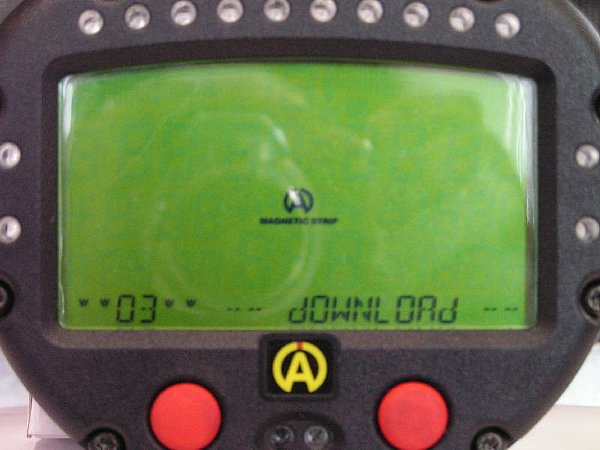

メニュー03 (dOWNLOAd) |
USBダウンロードケーブル接続 |
データ転送ポートとパソコンを接続すると、
LynXソフトにデータ転送を行います |
|
左ボタン
|
|
|
|
|
左ボタン長押し
StOPモードへ |
|

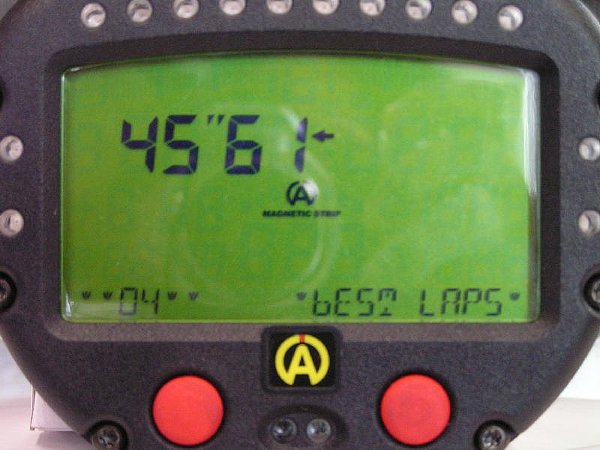

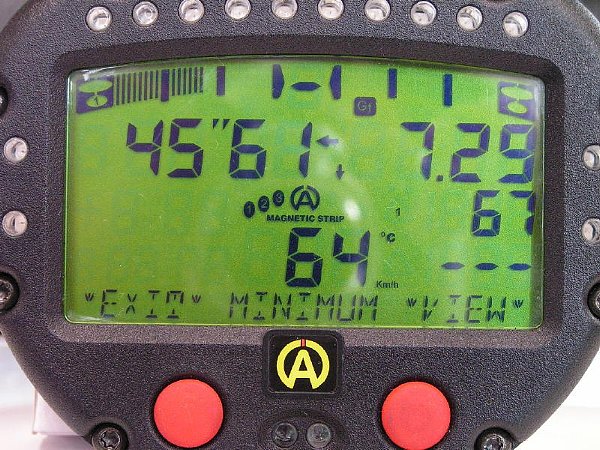

メニュー04 (bEST LAP)
各セッションにおける
ベストラップを表示します |
右ボタン |
右ボタンを押すとメニュー02と同じく、
リコール確認ができます、
その2秒後もう一度右ボタンを押すとVIEWモード |
|
左ボタン
|
|
|
|
|
左ボタン長押し
StOPモードへ |
|

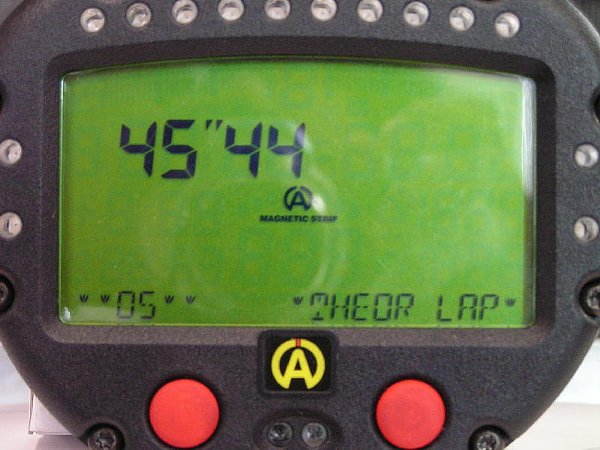

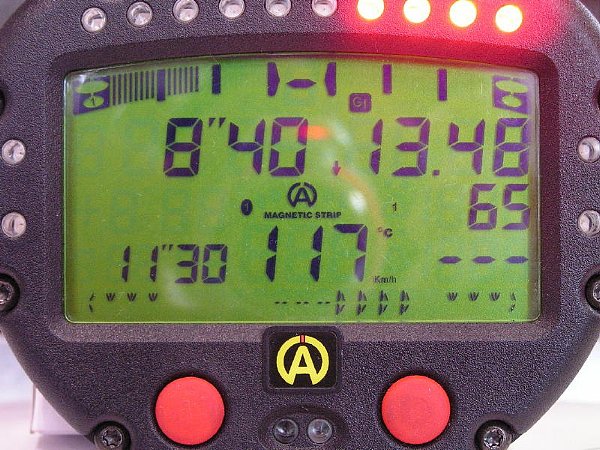

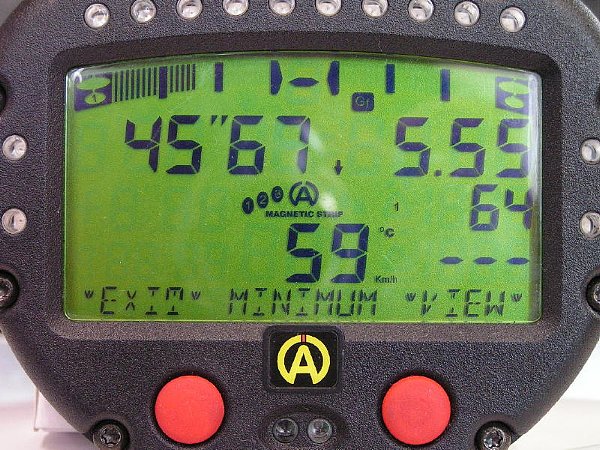

メニュー05 (THEOR LAP)
記録区間ラップ中の最速区間を集計した
理論上の最速ラップを表示します |
右ボタン |
右ボタンを押すと自動的に区間別の
ベストラップが表示されていきます、
その2秒後もう一度右ボタンを押すとVIEWモード |
|
左ボタン
|
|
|
|
|
左ボタン長押し
StOPモードへ |
|

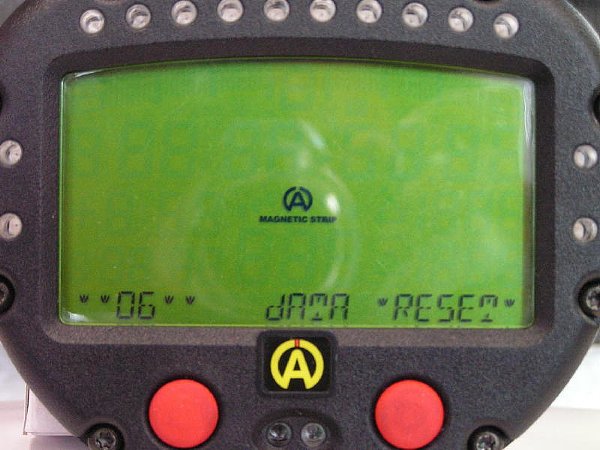

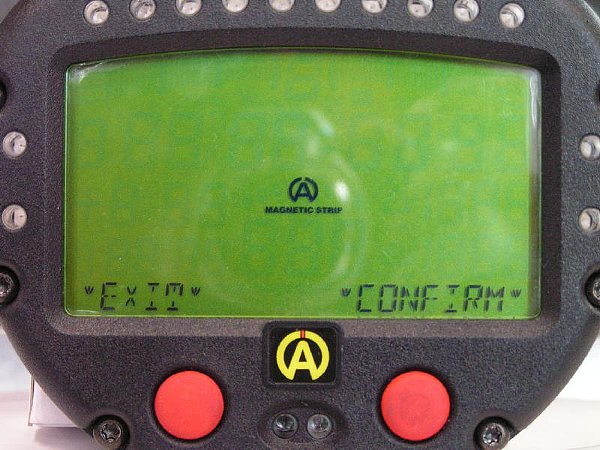

メニュー06 (dATA RESET)
記録データをリセットします |
右ボタン |
右ボタンを押し”CONFIRM”表示後、
もう一度右ボタンを押すと、記録データをクリアします |
|
左ボタン
|
|
|
|
|
左ボタン長押し
StOPモードへ |
|

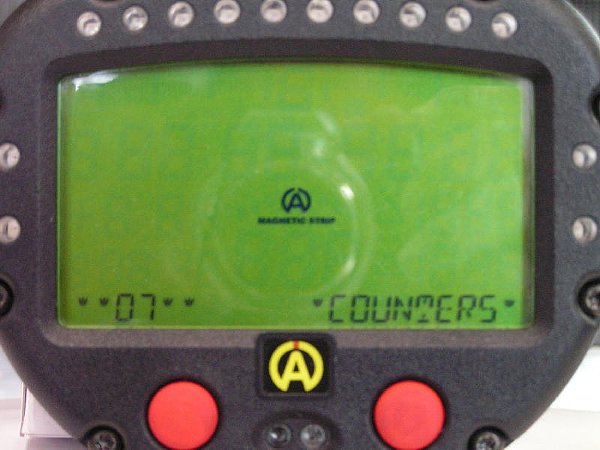

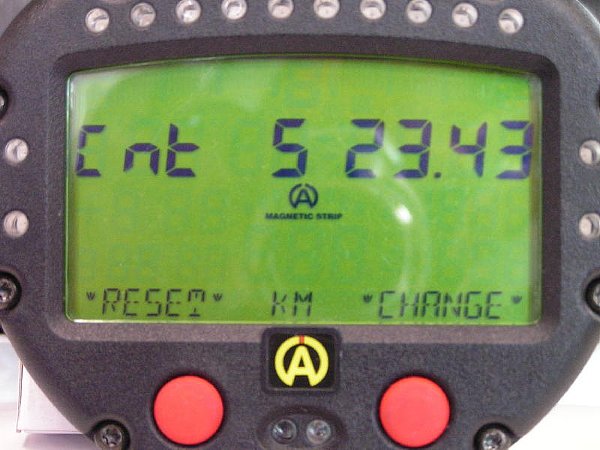

メニュー07 (COUNTERS)
使用エンジン別による、
時間と距離のカウンターを設定します |
右ボタン |
右ボタンを押しTIMEカウンターを”CHANGE”表示
右ボタンで選択します。
左ボタンを押し”CONFIRM”表示後
右ボタンでカウンタークリア。
`EXIT'表示左ボタンを押すと、距離カウンターを選択します。
使用カウンター選択、データクリアはTIMEと同じです。 |
|
左ボタン
|
|
|
|
|
左ボタン長押し
StOPモードへ |
|

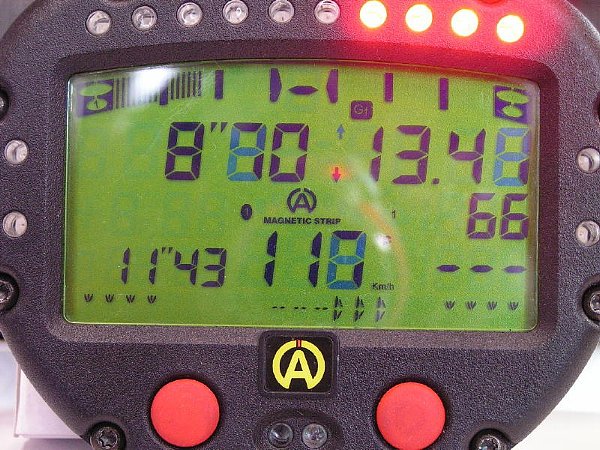

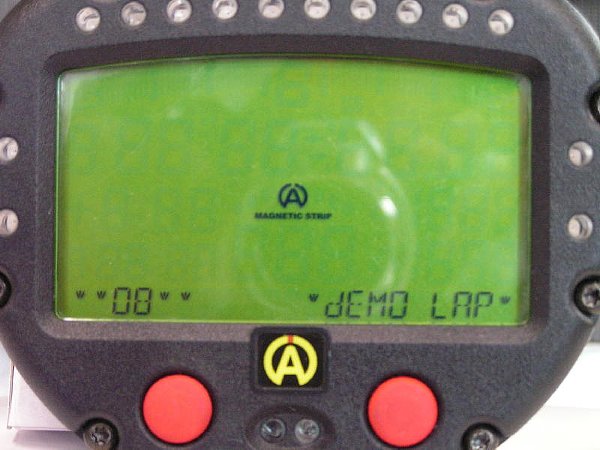

メニュー08 (dEMO LAP)
特定ラップのシミュレーションを行います |
右ボタン |
右ボタンを押し、
左ボタンでシュミレーション実行ラップを特定し、
”DEMO”表示後右ボタンを押すと、
そのラップのシュミレーションを行います。 |
|
|
|
|
|
|
|
|
|
|
|
|
セットアップメニュー |
|
|
StOPモード
左右ボタン同時長押しで
電源を入れるとバックライトの
ON/OFF設定ののちStopモードになります |
|
|
|
|
左ボタン長押し
|
|
|
|
|
左ボタン長押し
StOPモードへ |
|

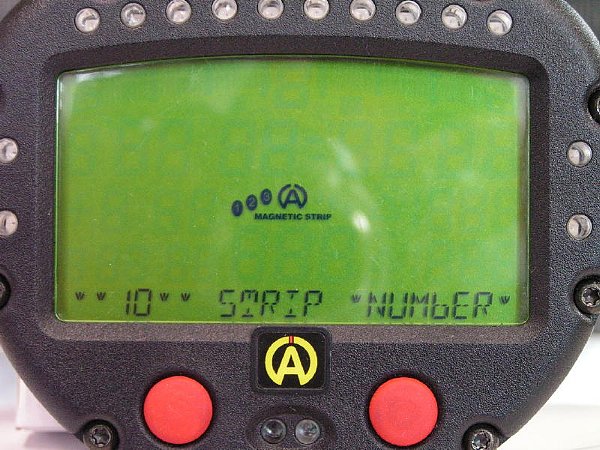

メニュー10 (STRIP NUMbER)
コース上の磁石(赤外線)数を設定します。 |
右ボタン |
コース設置磁石(赤外線)数を1〜6個の範囲で設定します。 |
|
左ボタン
|
|
|
|
|
左ボタン長押し
StOPモードへ |
|

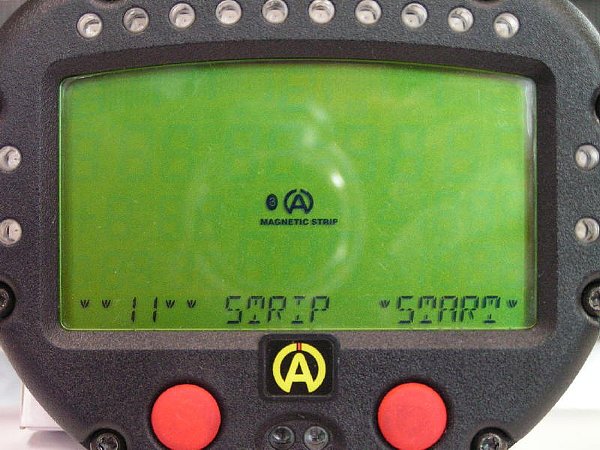

メニュー11 (STRIP START) 計測スタート位置を設定します。 |
右ボタン |
メニュー10で設定した磁石数の範囲で
計測開始ポイントを選択します。 |
|
左ボタン
|
|
|
|
|
左ボタン長押し
StOPモードへ |
|

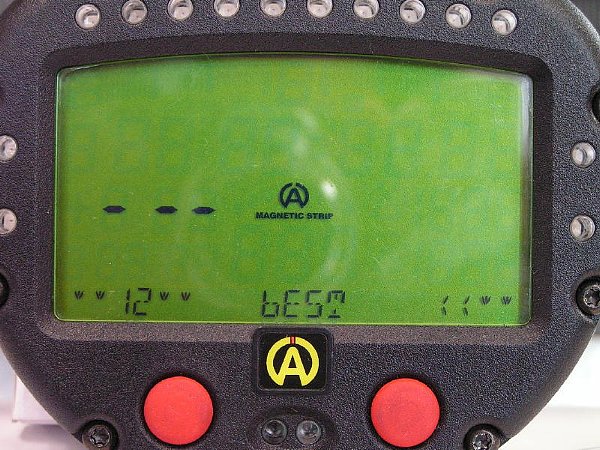

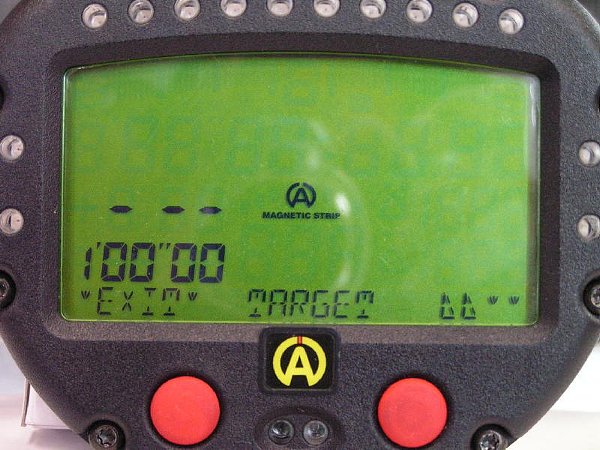

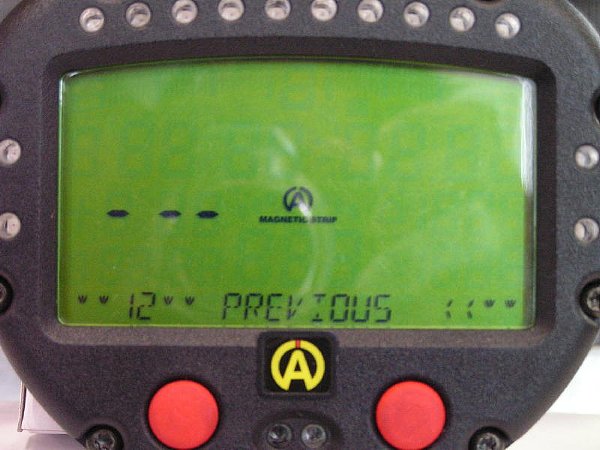

メニュー12 (bEST/PREVIOUS/TARGET)
ベスト/前周/目標の3種類から
ディスプレイ上表示数値を選択します。
|
右ボタン |
ディスプレイ表示比較項目のうち、
ベスト・前周・目標で選択します。
目標(TARGET)選択後、
5秒後に上下矢印表示右ボタンを押すことによって、
目標タイムを設定できます。 |
|
左ボタン
|
|
|
|
|
左ボタン長押し
StOPモードへ |
|

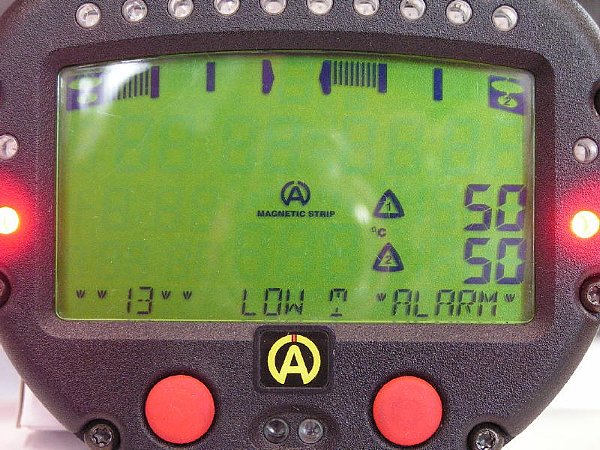

メニュー13 (LOW T / HIGH T) 最高・最低温度警告ランプ設定します。 |
右ボタン |
第1センサー警告ランプ始動最低温度。
左ボタン→最高温度。
左ボタン→第2センサー始動最低温度。
左ボタン→最高温度。
設定を行います。
各々、右下に上下矢印に合わせて右ボタンを押すことによって、
設定温度の上下を設定できます。 |
|
左ボタン
|
|
|
|
|
左ボタン長押し
StOPモードへ |
|

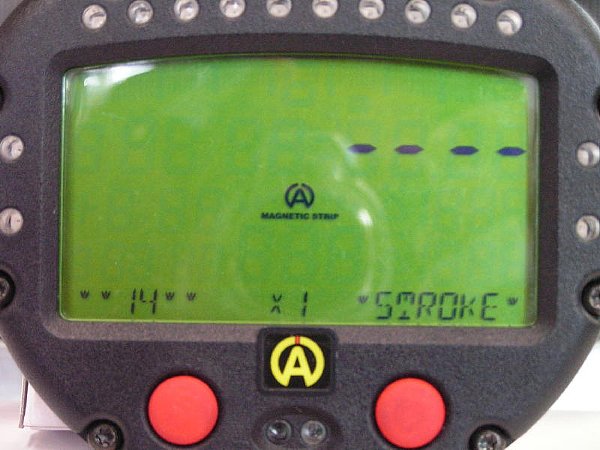

メニュー14 (STROKE) エンジンストローク設定を行います。 |
右ボタン |
右ボタンを押すことによって、
/8・/4・/2・X1・X2・X4・X8の範囲で設定します。
一般的なカートエンジンは、X1です。 |
|
左ボタン
|
|
|
|
|
左ボタン長押し
StOPモードへ |
|

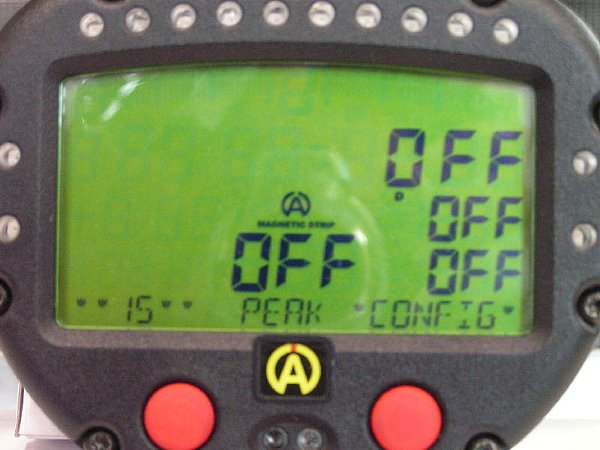

メニュー15 (PEAK) 各数値、瞬間最大数値を表示する時間を設定します。 |
右ボタン |
右ボタン→各瞬間におけるエンジン回転数最大値表示時間設定。
左ボタン→第1センサー瞬間最大値表示時間設定。
左ボタン→第2センサー瞬間最大値表示時間設定。
左ボタン→スピード瞬間最大値表示時間設定。 |
|
左ボタン
|
|
|
|
|
左ボタン長押し
StOPモードへ |
|

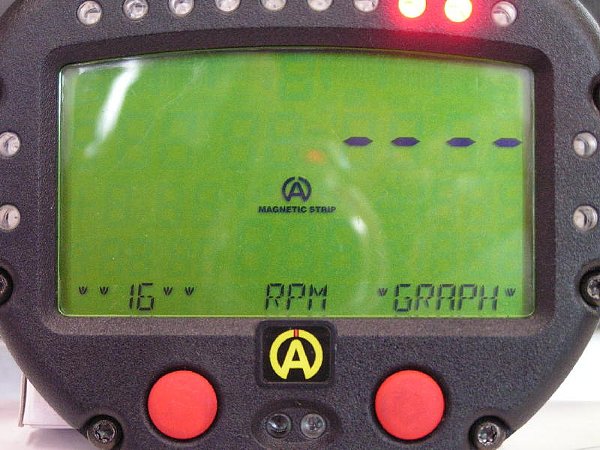

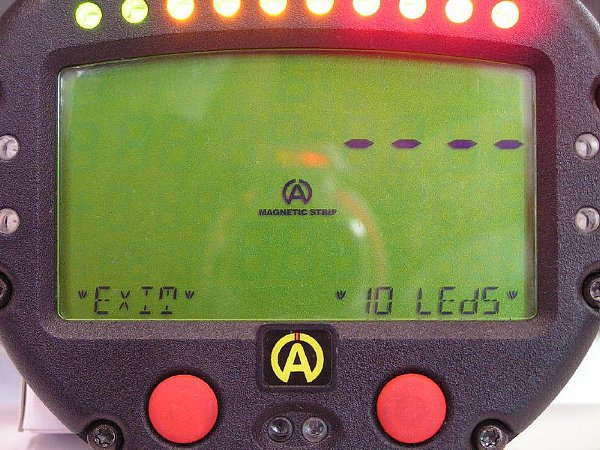

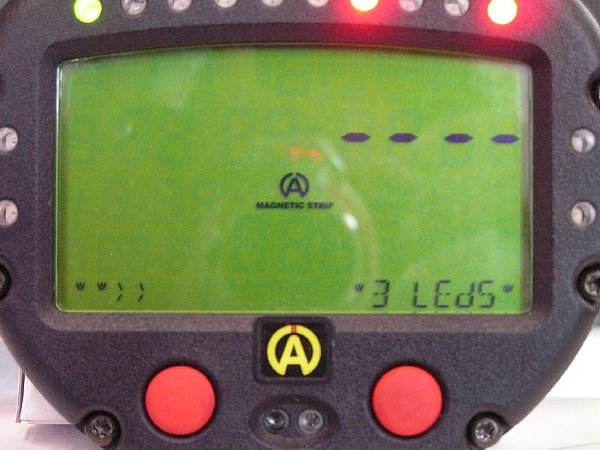

メニュー16 (RPM
GRAPH) 回転数グラフランプの点灯回転数を設定します。 |
右ボタン |
・3LEdS @右ボタン→A左ボタンを押し
設定するランプ点灯時に、右下表示の上下矢印に合わせて、
ランプ始動回転数を設定します。
・10LEdS @左ボタン→A右ボタン→左ボタンを押し
設定するランプ点灯字に、右下表示の上下矢印に合わせて、
ランプ始動回転数を設定します |
|
左ボタン
|
|
|
|
|
左ボタン長押し
StOPモードへ |
|

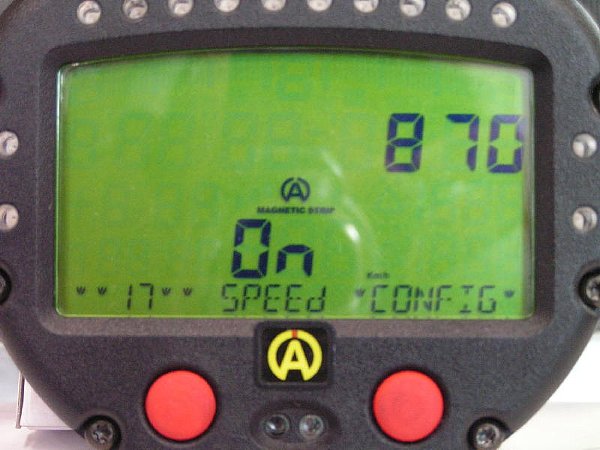

メニュー17 (SPEEd) スピードセンサー設定を行います。 |
右ボタン |
SENSOR ON/OFF設定します。 左ボタンを押すことによって、
上下矢印に合わせて、右ボタンを押しタイヤ外周・
フロントスプロケット枚数(OFF時のみ)・
リアスプロケット枚数(OFF時のみ)を設定します。 |
|
左ボタン
|
|
|
|
|
左ボタン長押し
StOPモードへ |
|

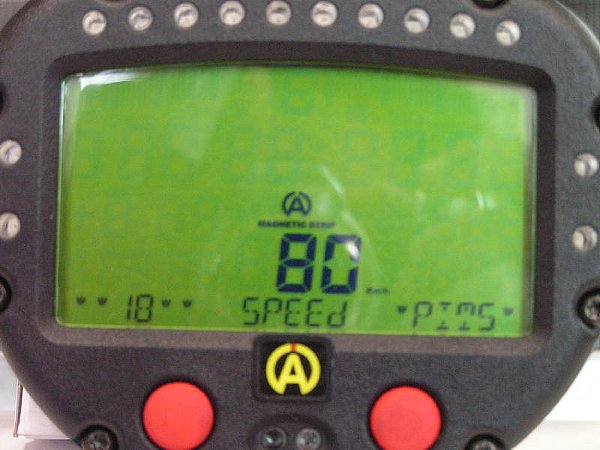

メニュー18 (SPEEd
PITS) ピットスピード警告数値を設定します。
|
右ボタン |
右下表示、上下矢印に合わせて、右ボタンを押すことによって、
ピット速度警告ランプ始動速度設定を行います。 |
|
左ボタン
|
|
|
|
|
左ボタン長押し
StOPモードへ |
|

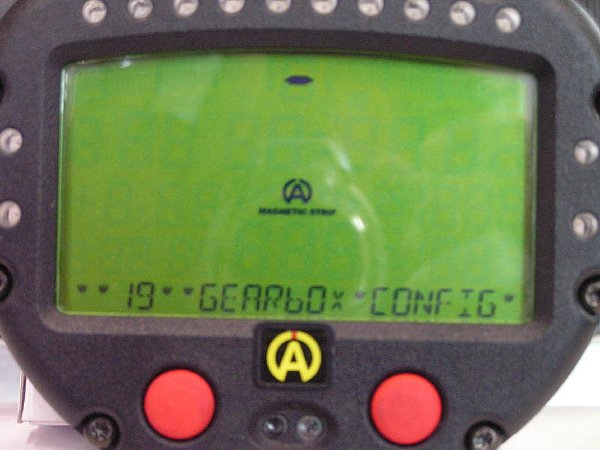

メニュー19 (GEARbO
CONFIG) ギアボックス・ギアポジション設定を行います。 |
右ボタン |
(必要センサー設置後)右ボタンを押し、
ギアポジション設定を行います。 |
|
左ボタン
|
|
|
|
|
左ボタン長押し
StOPモードへ |
|

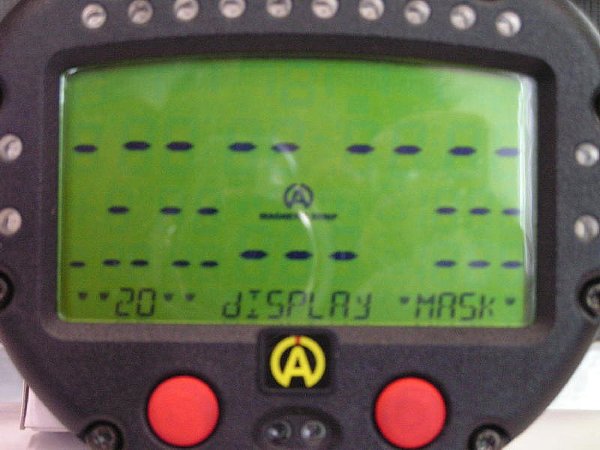

メニュー20 (dISPLAy
MASk) ディスプレイ非表示項目の選択を行います。 |
右ボタン |
左ボタン→ラップタイム・設定比較数値との差・参考タイム・
第1センサー温度・第2センサー温度・エンジン回転数・スピードを
各々右ボタンを押すことによって、ON/OFF設定を行います。 |
|
左ボタン
|
|
|
|
|
左ボタン長押し
StOPモードへ |
|

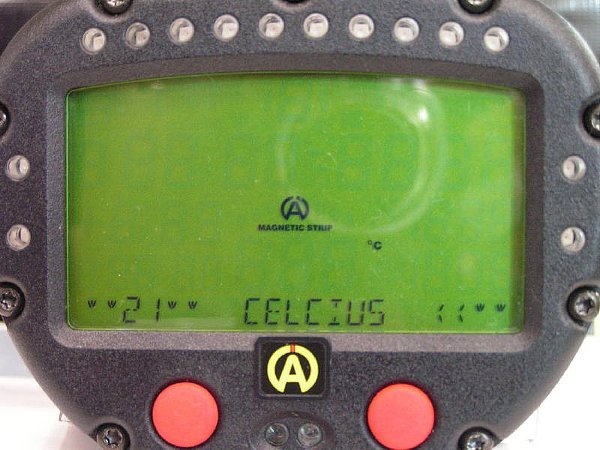

メニュー21 (CELCIUS) 測定温度(摂氏・華氏)設定を行います。 |
右ボタン |
右ボタンを押し、摂氏/華氏の測定温度単位選択を行います。 |
|
左ボタン
|
|
|
|
|
左ボタン長押し
StOPモードへ |
|

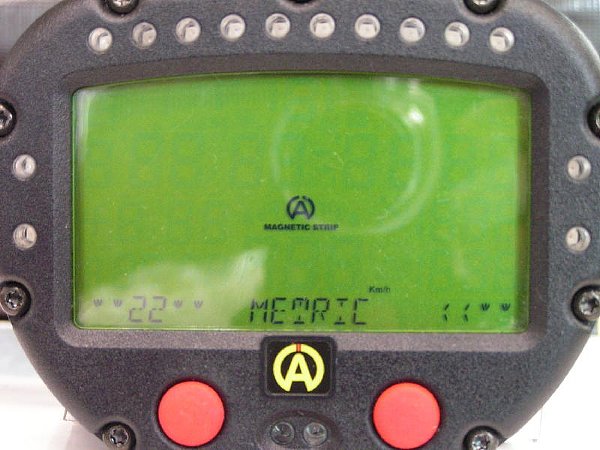

メニュー22 (METRIC) 測定距離(キロ・マイル)設定を行います。 |
右ボタン |
右ボタンを押し、キロ/マイルの測定距離単位選択を行います。 |
|
左ボタン
|
|
|
|
|
左ボタン長押し
StOPモードへ |
|

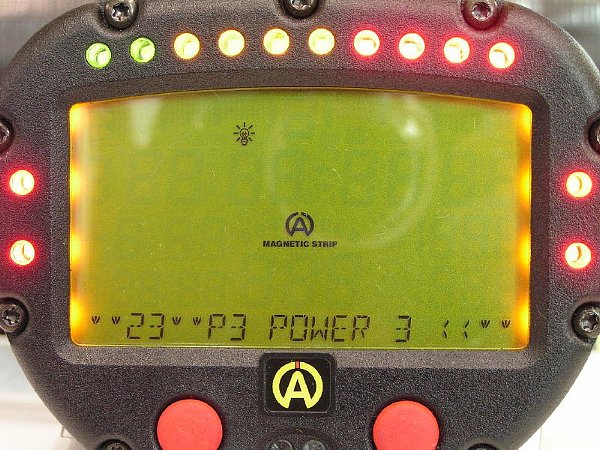

メニュー23 (P3 POWER3) バックライト・警告ランプ表示明るさを設定します。 |
右ボタン |
右ボタンを押し、バックライト・警告ランプ表示明るさを、
P3・P1・P2で選択します。 |
|
左ボタン
|
|
|
|
|
左ボタン長押し
StOPモードへ |
|

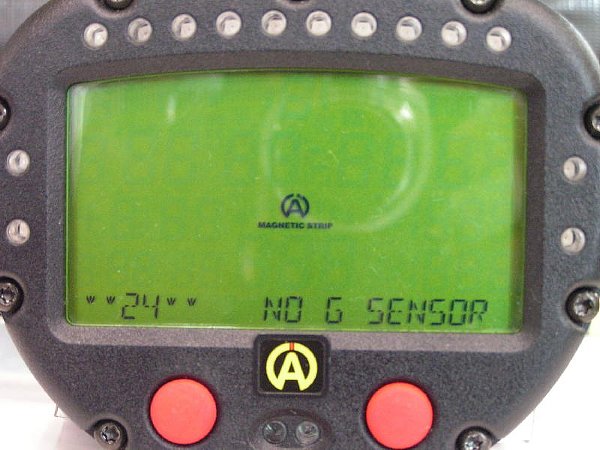

メニュー24 (G SENSOR) Gセンサー設定を行います。 |
右ボタン |
(Gセンサー設置後)右ボタンを押し、原点設定を行います。 |
|
左ボタン
|
|
|
|
|
左ボタン長押し
StOPモードへ |
|
メニュー25 (COdE) セキュリティーコードの設定を行います。 |
右ボタン |
上下矢印に合わせて、右ボタンを押し、セキュリティーコードを選択し、
右ボタンで設定します。 |
|
左ボタン
|
|
|
|
|
左ボタン長押し
StOPモードへ |
|

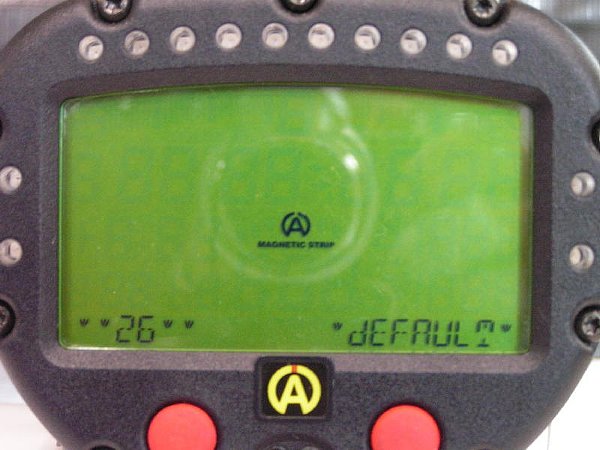

メニュー26 (dEFAULT) 本体機器設定を初期状態に戻します。 |
右ボタン |
CONFIRM表示、右ボタンを押し、本体機器設定を初期状態に戻します。 |
|
左ボタン
|
|
|
|
|
左ボタン長押し
StOPモードへ |
|

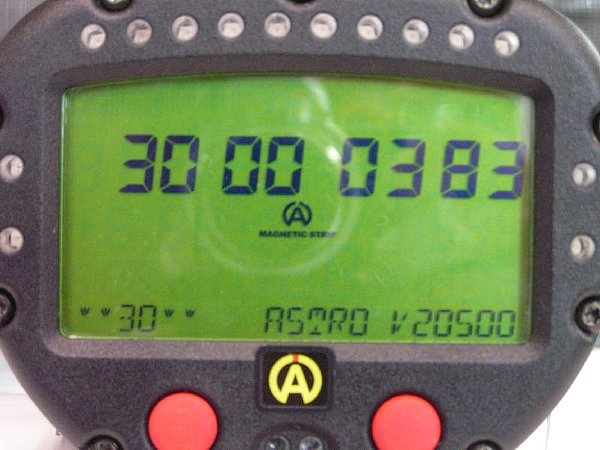

メニュー30 (ASTRO
V20500) シリアル番号・バージョン情報を表示します。 |
|
|
|
